佛山介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。

佛山介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d)　功能：不加热直接进行介损测试。

全自动水溶酸性测定仪 质优价廉 <佛山>天正华意电气设备有限公司

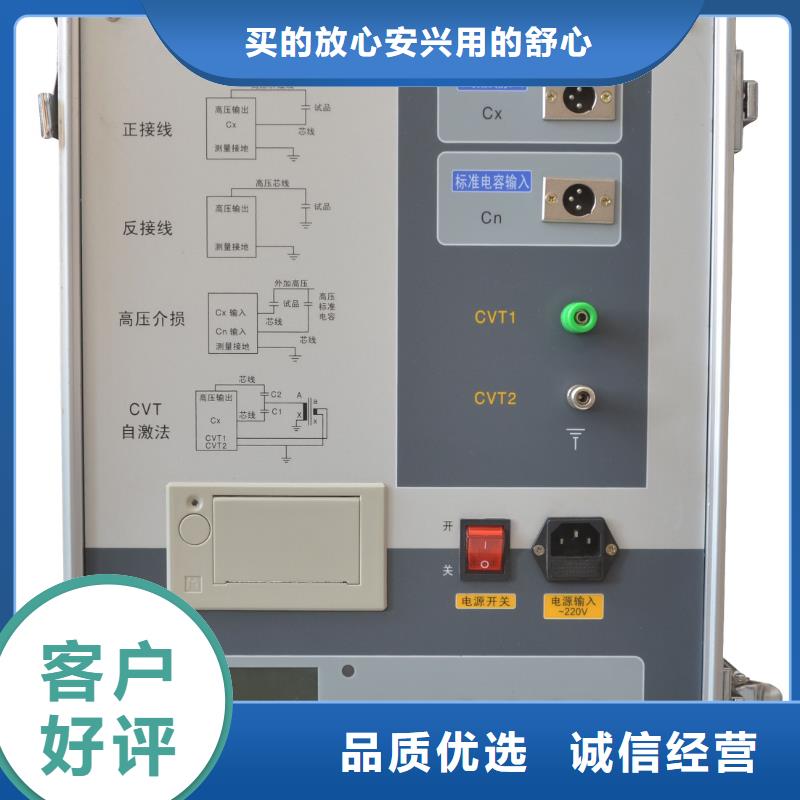

佛山介质损耗测试仪高电压介损选“CN50/CN60”方式，需将外接电容参数置入仪器①打开总电源开关（注：内高压开关不要打开，不要接高压线）②按“ENT”键，光标进入“联接方式 □ 正接”，按键，则可调整为“联接方式 □ CN50联接方式 □ CN60”，按“ESC”键退出，再按“ □开始测量 ”，出现如下界面：图14Cn采用科学计数法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范围 0.000e0～9.999e5 (即 0～999900pF)。tgδ 设置范围 0～9.999％。按键 可以修改数值。③设置完毕后按“ESC”键，然后再按“ESC”键，开始测量，显示结果出来后，若需打印结果，按“ENT”键。 4、CVT 自激法测量CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。原理接线图:CVT测量图15实际接线图：A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。B：开介损仪总电源和内部高压允许开关。C：将光标移至“联接方式”按“ENT”键。按”或”键，选为“CVT”。按“ESC”键。D：将光标移至“测量电压”选为1KV，按“ESC”键；将光标移至“开始测量”处，按“ENT”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“ENT”键。E: CVT自激法测量时，可一次接线同时测出C1/C2，无须换线和外接任何配件。CVT自激法可按下图接线见图16注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！CVT测量 图16应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。强烈建议使用高压插座使用的高压线用黑色Cx线。

佛山介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉
全自动水溶酸性测定仪 质优价廉 <佛山>天正华意电气设备有限公司

佛山介质损耗测试仪比如48.7Hz50±0.1Hz到50±10Hz自动双变频随意设置。60±0.1Hz到60±10Hz自动双变频随意设置。频率精度：±0.01Hz外施高压：正接线时试验电流5A，工频或变频40-70Hz反接线时试验电流10kV/5A，工频或变频40-70HzCVT自激法低压输出：输出电压3～50V，输出电流3～30ACVT变比测量：变比测量精度：±读数×1％变比测量范围：10～99999相位测量精度：±0.1°相位测量范围：0～359.9°测量时间：约40s，与测量方式有关输入电源：180V～270VAC，50Hz±1％，市电或发电机供电计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。打印机：炜煌A7热敏微型打印机环境温度：-10℃～50℃相对湿度：＜90％外形尺430＊330＊350mm仪器重量：28kg五、测量方式及原理按被测试品是否接地分两种测量方式，即正测量方式和反接线测量方式。两种测量方式的原理如图一所示：高压输出端Icx R 高压输出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接线测量 （b）反接线测量图一在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流ICN 可做为容性电流基准。在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。在图一（a）中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一（b）中Cx为接地试品，机内Cx端直接接地，电流Icx从试品高压端到机内采样电阻取得全电流值。电流矢量法 试品等效电路

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

<佛山>天正华意电气设备有限公司

佛山介质损耗测试仪高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。?多重保护可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。现场误接电源380V，具有报警功能，可保护仪器不损坏。?CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。?LCR全自动测量全自动电感、电容、电阻测量，角度显示。二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。

<佛山>天正华意电气设备有限公司
<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

佛山介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。

<佛山>天正华意电气设备有限公司 全自动水溶酸性测定仪 质优价廉

佛山介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。
