兰州雷电冲击发生器 输入正确的密码后，点击“确定”按钮，进入系统参数设置界面3.2.73.2.7.1充电回路参数：也就是设置主回路的参数，?【充电电压】：用来设置系统设置电压，防止在设置参数是设置电压过高情况。?【充电电压变比】：设置充电电压的采样分压器分压比值，正确的分压比可以直观的以数字方式准确的检测（和设置）到充电电压。?【充电速度】：数值越小速度越慢。系统提供1000V以下和1000V以上电压值的调整，里面的时间和增量都可以进行微调，调整数据不宜过大。?完成设置：点击【确认/返回】按钮完成参数的设置。3.3试验结束?旋上急停按钮，用接地棒对电容进行放电，确认电容没有电。?取下高压端线和低压端线，再取下试品。?如果试验中，试品烧坏，清理台面。?关闭电源开关。4故障指示4.1当前充电电压大于设定电压的10％：?检查直流分压器的高压端与低压端的连接是否可靠连接；?检查直流分压器的BNC插头是否可靠连接，重新插拔一次；4.2急停按下，请旋开按钮：?该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；5维护事项5.1日常维护5.1.1应定期清洁。建议一周一次。5.1.2检查绝缘是否良好5.1.3检查电气连接是否有不良。5.1.4地线是否连接完好。5.1.5检查接线端子有无松动现象，各电气连接接触是否良好。5.1.6保持测温线头干净。5.2长期停放时的维护保养措施5.2.1长期停放时，应注意绝缘、防潮、防锈等。5.2.2长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

兰州全自动雷电冲击电压发生器脉冲发生器用途分析
<兰州>天正华意电气设备有限公司

兰州雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<兰州>天正华意电气设备有限公司
兰州全自动雷电冲击电压发生器脉冲发生器用途分析

兰州雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<兰州>天正华意电气设备有限公司 兰州全自动雷电冲击电压发生器脉冲发生器用途分析

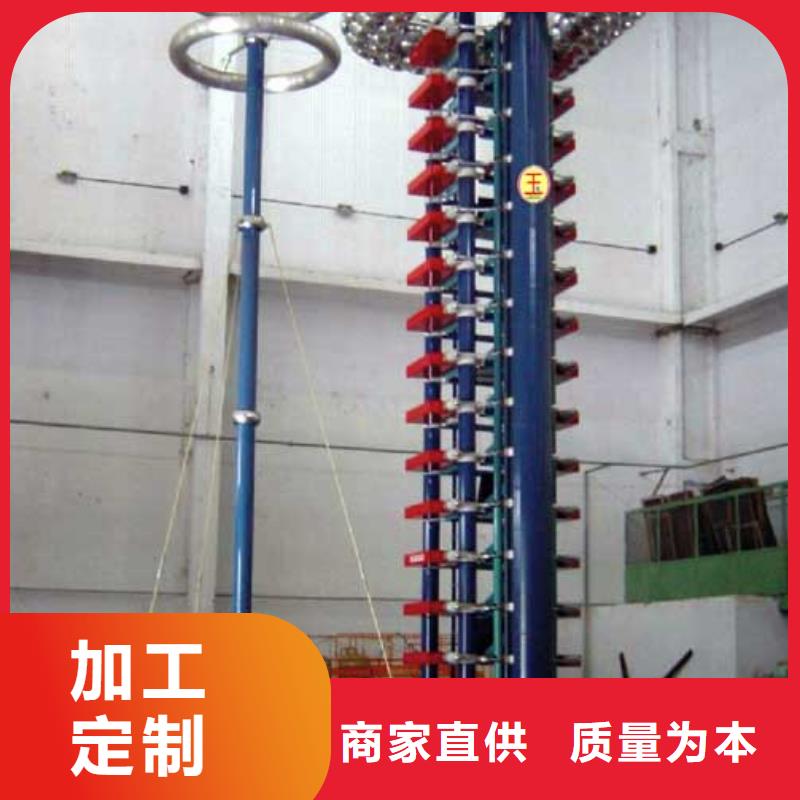

兰州雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

<兰州>天正华意电气设备有限公司 兰州全自动雷电冲击电压发生器脉冲发生器用途分析

兰州雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：

<兰州>天正华意电气设备有限公司

兰州雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。

<兰州>天正华意电气设备有限公司 兰州全自动雷电冲击电压发生器脉冲发生器用途分析

兰州雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

<兰州>天正华意电气设备有限公司 兰州全自动雷电冲击电压发生器脉冲发生器用途分析

兰州雷电冲击发生器触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。5.2.2.【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态。?启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?故障状态：当异常指示灯闪烁时说明有故障发生。?设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。
