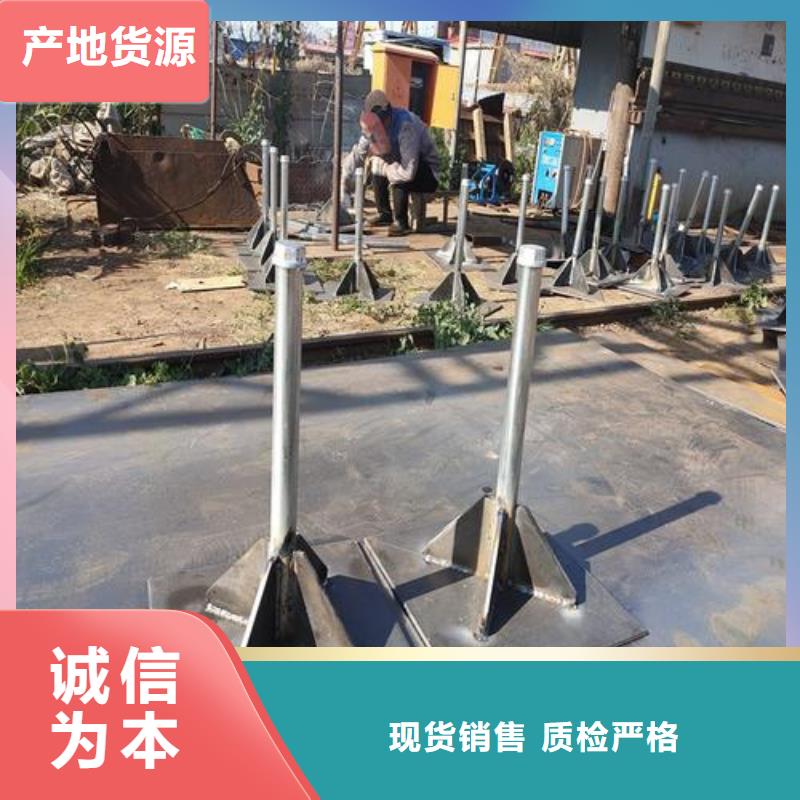

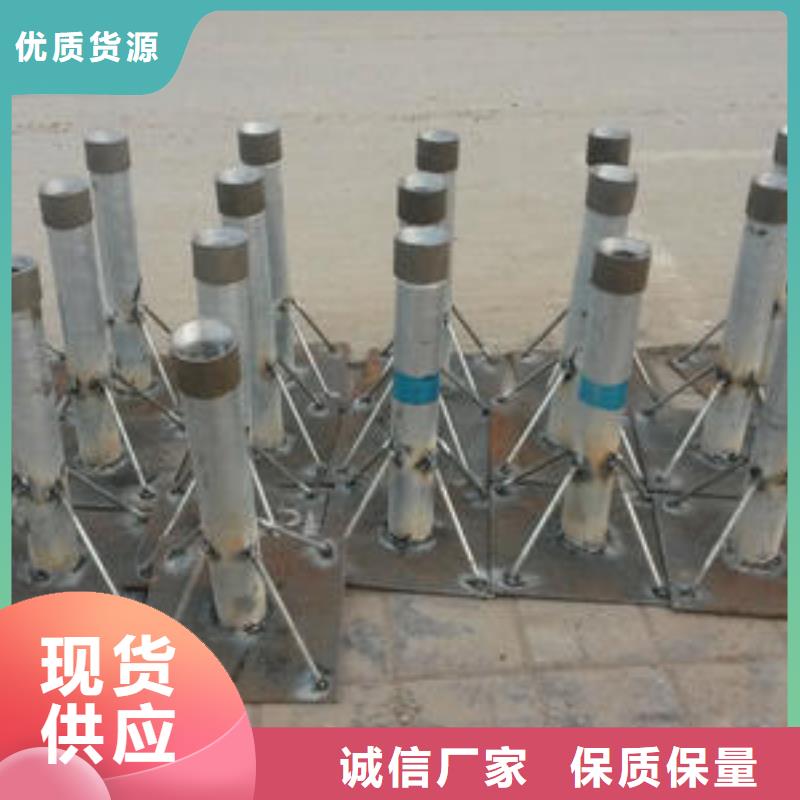

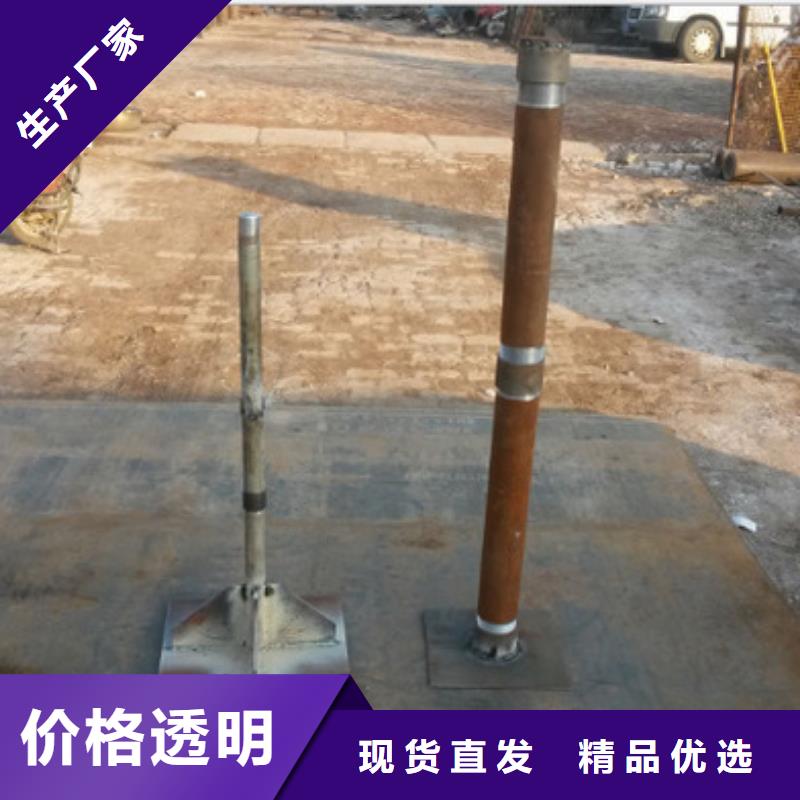

路基沉降板深度检测是确保道路工程质量和的关键环节，它通过测量路基的沉降情况来评估路基的稳定性和承载能力。以下是路基沉降板深度检测工艺的详细描述： 1. 沉降板的制作与安装 沉降板组成：沉降板通常由钢底板、附近金属测杆和保护套管组成。钢底板尺寸为8mm x 500mm x 500mm，金属测杆为钢管，直径为4cm，保护套管为硬塑料管。 沉降板安装：沉降板应安装在经监理工程师抽检合格的填前压实层上。在填土增高时，测杆和套管也应相应接高，保持测杆顶面略高于套管上口。 2. 沉降板的埋设 位置选择：在每个断面上，距离桥台台背10m处开始设置沉降板，每100m设置一个断面，断面内两侧路肩内缘和路中心线各设置一块沉降板。 埋设深度：沉降板的埋设深度为0.3m，确保测杆能垂直沉降。 锚固：埋设时，应在孔底灌浆，固定底端锚板，确保锚杆朝下，法兰沉降板朝上。 3. 沉降观测 观测工具：使用S1、附近S3型水准仪进行沉降观测，以达到二级中等精度，观测精度应小于1mm。 观测频率：要求在每天相同时刻或不同时间进行观测，以统计计算沉降速率。 数据记录：记录观测数据，并进行分析，以判断沉降速率和总量。 4. 数据分析 沉降速率：通过24小时内的沉降速率来判断沉降是否稳定。如果沉降速率小于2毫米，则认为沉降稳定。 沉降曲线：通过总的沉降量和预测的使用期路基状况，绘制沉降曲线。 预测与调整：根据沉降曲线预测未来的路基状况，并据此调整设计参数和施工手段。 5. 沉降检测方法 经验判断法：通过巡视和实际操作，利用经验进行粗略判断。 水准仪法：使用水准仪进行水平高程的测量，计算不同位置的高程数据之间的差值。 GPS测量法：利用GPS技术进行高程测量，适用于大面积的沉降监测。 遥感检测法：利用卫星遥感技术进行影像分析和测量。

一、准备工作1. 施工图纸及技术要求准备：熟悉施工图纸及技术要求，了解施工场地情况，制定施工计划。2. 施工材料准备：根据施工图纸及技术要求，准备所需的材料，包括沉降板、钢筋、混凝土等。3. 施工机械准备：根据施工需要，准备所需的施工机械，如挖掘机、吊车、泵车等。4. 施工人员准备：组织施工队伍，进行技术交底，明确施工任务和要求。二、基础工程1. 土地整理：根据施工图纸及技术要求，对施工场地进行土地整理，确保场地平整、无杂物。2. 垫层施工：根据设计要求，进行垫层施工，确保垫层平整、密实。3. 钢筋工程施工：根据设计要求，进行钢筋工程施工，确保钢筋质量合格、放置正确。4. 模板工程施工：根据设计要求，进行模板工程施工，确保模板强度、刚度符合要求。三、沉降板安装1. 安装前检查：对沉降板的外观进行检查，确保无缺陷、无损伤。2. 安装定位：根据设计要求，使用测量仪器对沉降板的安装位置进行定位，确保安装位置准确。3. 安装固定：将沉降板固定在指定位置，确保固定牢固、稳定。4. 安装钢筋：将钢筋放置在沉降板中，确保钢筋的位置、数量符合设计要求。5. 安装模板：将模板放置在沉降板周围，确保模板的密封性、稳定性。
