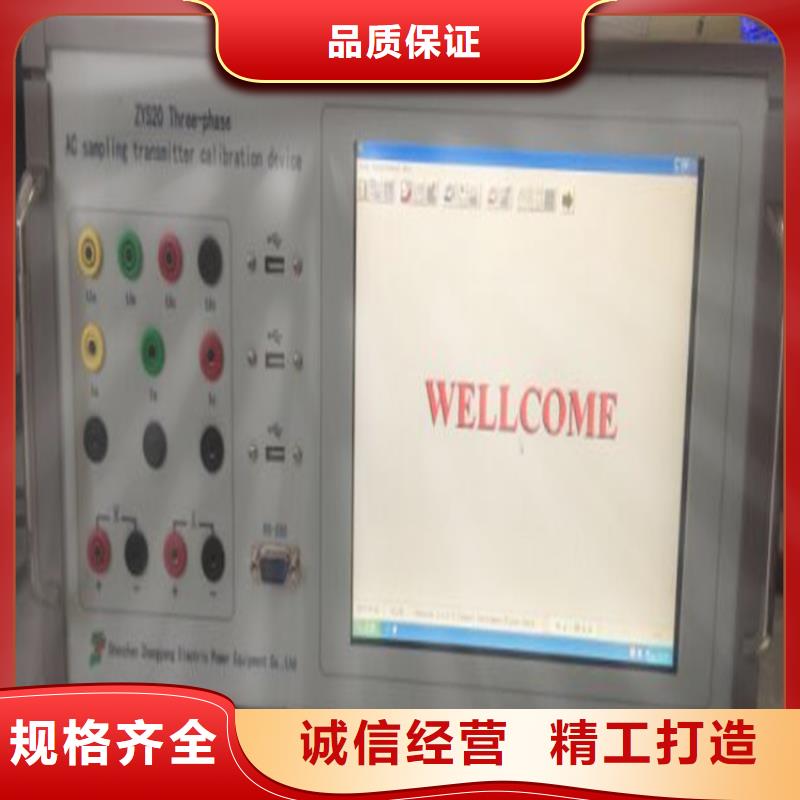

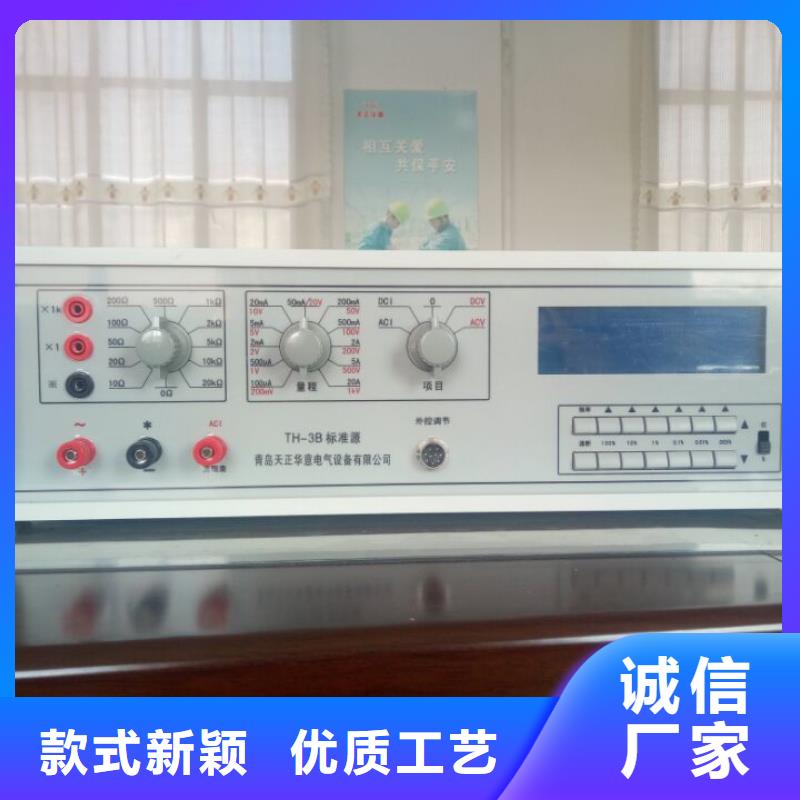

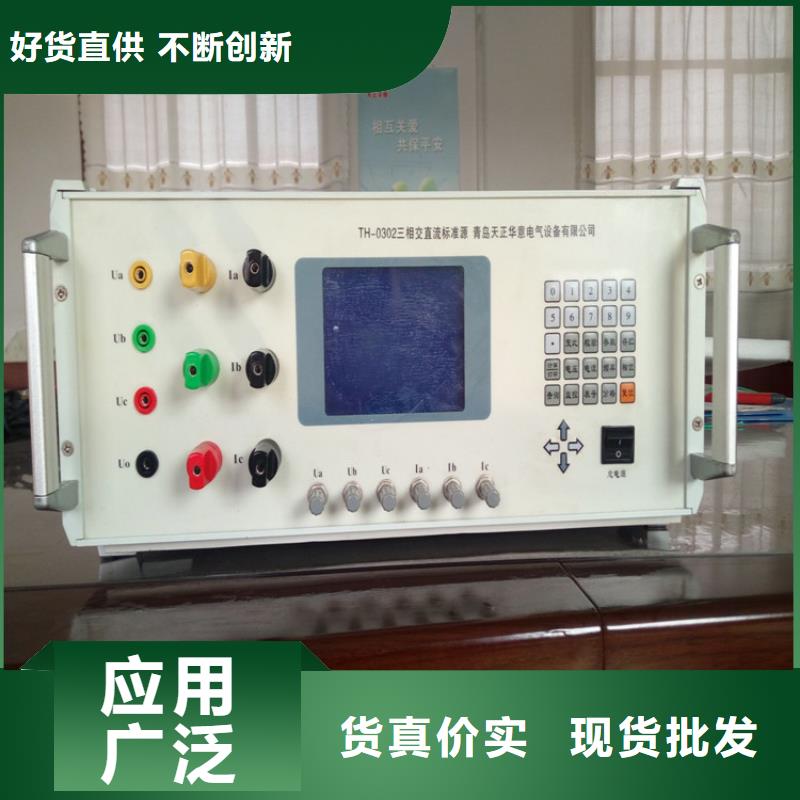

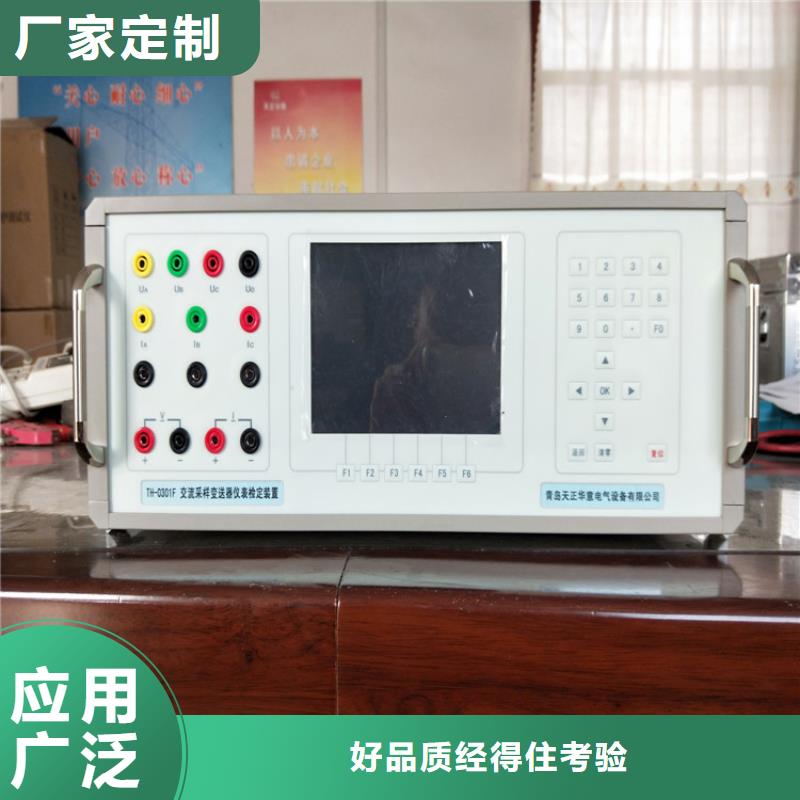

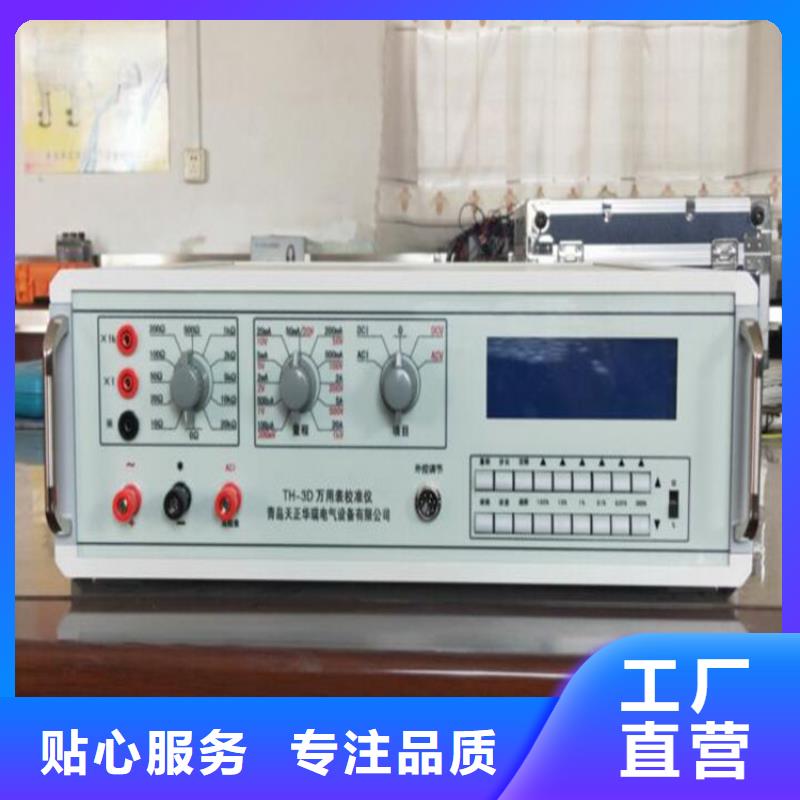

多功能校准仪 该界面主要分为三个区域，上方的输出显示区，下方是输出设定区域，使用者可选择电压、电流、功率因数的试验点，下面是仪器的状态显示栏，显示各相电压电流的输出状态和所处的界面名称。下图3-3为三相四线下，电压220v、电流为1A、功率因数1.0的情况下电源输出的情况。图3-3 1、输出显示区L1 L2 L3 :分别表示L1 、L2、 L3三相，三相三线时不显示 L2相，单相时只显示L1；U(V)：三相四线时显示各相的相-中性点电压输出值，三相三线时只显示U12、U32的电压；I(A)： 各相电流输出值；Φ(°)：各相电流对相电压的相位值；P(W)：各相的有功功率值和总有功功率值；Q(var)：各相的无功功率值和总无功功率值；S(VA)：各相的视在功率值和总视在功率值；PF： 各相的功率因数和总功率因数；F(Hz)：电源输出频率值。矢量图上方为各相-相电压间的相位值，三相三线状态下仅有U1U3之间的相位值。在三相四线情况下，按【ENTER】键，矢量图上方显示电压之间相位的位置显示线电压U12、U23、U32的值。如下图3-4：图3-42、输出设定区表示单选；表示可多选；表示单选选中；百分比是相对于【SET】界面下用户设置的三相电压、电流的额定值而言的。触摸显示屏上相应位置可选择不同电压试验点、电流试验点、相位试验点。
